应用范围
珠海智选在原有ZX-6000系列微机保护测控装置的基础上进行了升级，增加了弧光保护功能。使原有的微机保护测控装置增加了馈线弧光保护功能。实现了产品的二合一升级。
《微机型弧光保护测控装置采用弧光和保护电流双判据，具有可靠性高、保护动作速度快的特点（装置出口总时间小于 5ms、故障切除总时间可控制在75ms以内），可以显著的缩短电弧光故障的切除时间、降低电弧光对设备的损坏、减少设
备的停运时间，能更快的恢复供电，更能大幅度降低电弧光对人身的伤害。
微机型弧光保护测控装置既可以独立作为常规继电保护装置使用，也可同时实现弧光保护功能配置方案灵活；满足电力行业用户的特殊选择性和完备性要求，适应可靠性、经济性的不同要求。
装置特点
1、遥测保护精度：0.04-100A，4%精度。
2、遥测测量精度：0.01-12A，0.5%精度。
3、12路开入量，支持自定义
4、带独立的防跳和操作回路（可通过接线调整取消防跳）。
5、装置带有合位监视和跳位监视功能。
6、遥测功能：IA,IB,IC,I0,UA,UB,UC,UAB,UBC,UCA,UO,F,COS,相角，P，Q，电能量
7、通讯可支持双485，双以太网通讯。通讯协议为Modbus&IEC103。
8、可接入3路弧光探头，支持多种探头接入。
9、装置具有故障录波功能。
10、EMC测试可以通过4级检测。
11、装置内部可以对保护功能进行自行切换。
产品类型
1、ZX-6000ACR-CL线路保护测控装置；
2、ZX-6000ACR-CC1电容器保护测控装置；
3、ZX-6000ACR-CT变压器保护测控装置；
4、ZX-6000ACR-CM电动机保护测控装置。

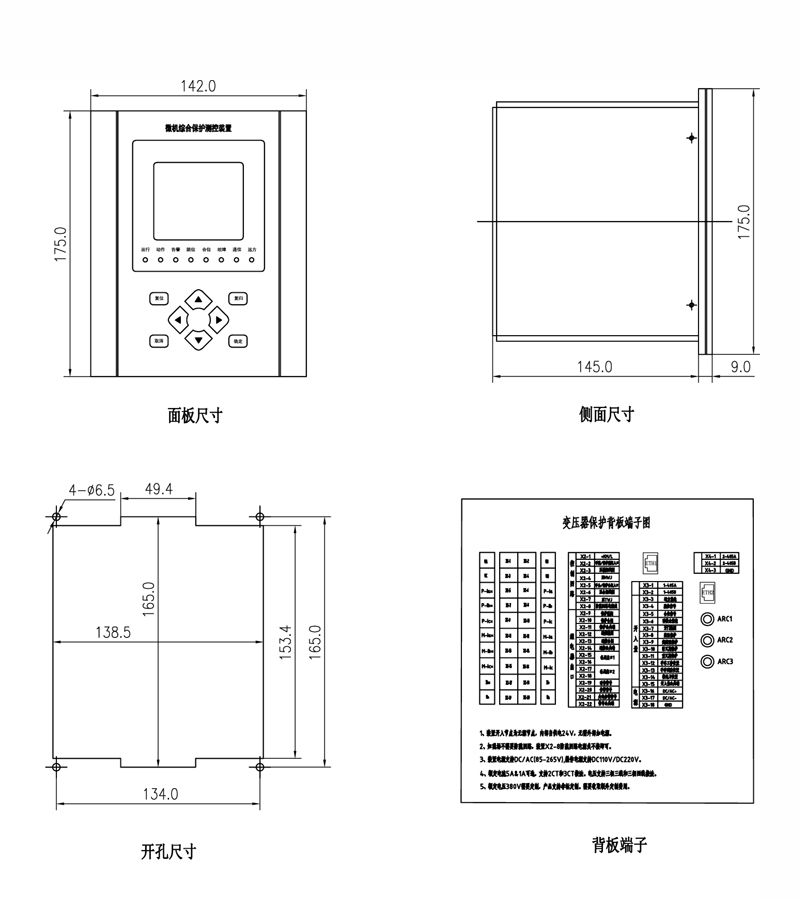

ZX-6000ARC-C 馈线弧光（微机型） 开孔及尺寸
ZX-6000ARC-C 馈线弧光（微机型） 接线原理图1
ZX-6000ARC-C 馈线弧光（微机型） 接线原理图2
∷
