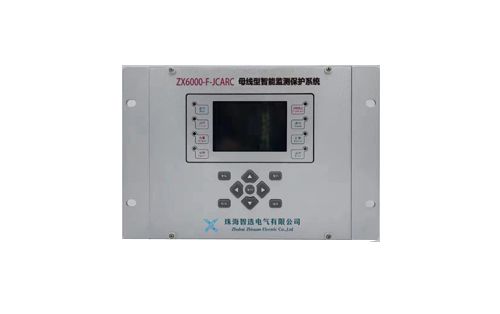

产品概述
珠海智选电气有限公司智能监测系统功能的判断逻辑为保护电流、和弧光双判据。顾名思义母线智能监测系统是用来监测整段母线内所有开关柜母线室的智能监测系统装置。正常情况下，每台开关柜的母线室均需要安装一个弧光传感器。母线智能监测系统主机安装至本段母线的进线柜或PT柜内。母线智能监测系统监测进线柜保护电流，当进线电流大于设定值，同时本段母线的母线室产生弧光，母线智能监测系统发出跳闸信号，跳开进线开关柜和母联开关柜。
母线智能监测系统可以最多接入48路弧光监测点。当项目中弧光探头需求量过大或传输距离过远时，装置可以作为扩展单元使用。主机间通过GOOSE通讯，可共享电流、弧光等数据，从而实现更多定制化动作方案。
装置可以将实时数据上送给后台系统进行相应的故障定位和数据分析。装置通过外接无线测温和局放传感器，也可进行温度和局部放电的监测。

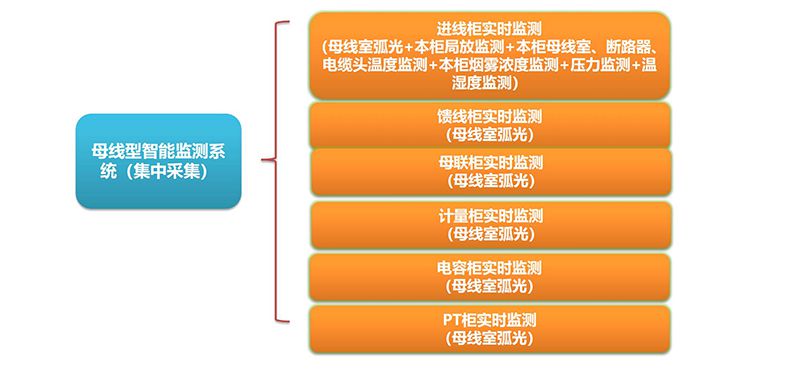

系统构成
智能监测系统功能逻辑框图
智能监测系统测试标准
弧光动作门槛值范围：5-20klx 或 1-10mW/cm^2
弧光门槛值误差：不超过20%
电流定值范围：0.6I_N-6I_N
电流定值误差：不超过±5%或±0.04I_N
单判据动作时间：≤10ms；双判据动作时间：≤20ms
可选择弧光单判据、弧光+电流双判据
当装置监测到出现弧光信号而未达到电流判据，可发出报警信号
∷
