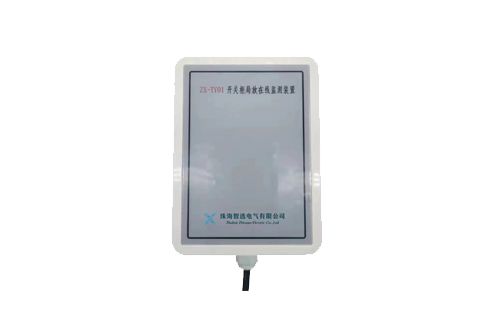

产品概述
珠海智选电气有限公司开关柜局部放电在线监测由主控单元和多个局部放电传感器组成。主控单元收集所有传感器的监测数据后，进行数据处理和智能诊断，将监测数据和诊断结果可通过光纤、以太网等多种方式传输到云平台，也可通过 RS485接入综合处理单元。
局放智能传感器包括特高频（UHF）、地电波(TEV)和超声波（AE）两种传感器。传感器通过RS485或者通过通过 LoRa 双重加密无线网络与主控单元通信，监测开关柜内部局部放电信号。
局放传感器参数

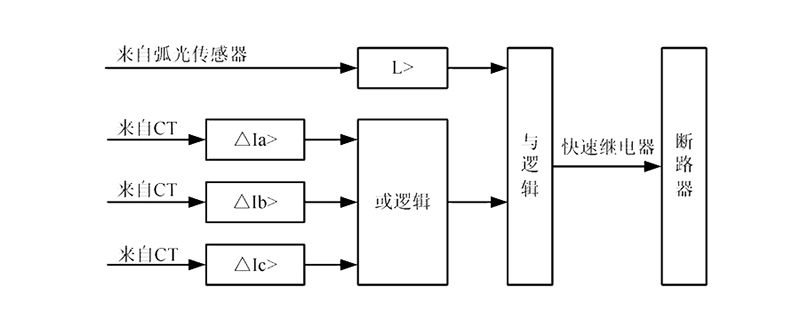

智能监测系统功能逻辑框图
智能监测系统测试标准
弧光动作门槛值范围：5-20klx 或 1-10mW/cm^2
弧光门槛值误差：不超过20%
电流定值范围：0.6I_N-6I_N
电流定值误差：不超过±5%或±0.04I_N
单判据动作时间：≤10ms；双判据动作时间：≤20ms
可选择弧光单判据、弧光+电流双判据
当装置监测到出现弧光信号而未达到电流判据，可发出报警信号
∷
