产品概述
珠海智选电气有限公司在原有微机保护测控装置的基础上，增加了3路智能监测系统。因此馈线弧光不仅可以保护本柜的弧光故障，同时可以替代现有微机保护装置。降低了设计成本。使安装也更加方便灵活。馈线弧光也可以与母线弧光配合使用组成智能监测系统。
馈线智能监测系统主要监测开关柜的断路器室和电缆室弧光状态。并通过判断馈线柜保护电流来实现双判据跳闸。
馈线智能监测系统是用来监测单一开关柜内弧光事故的。正常情况下，每台开关柜均需要安装一台馈线智能监测系统。
馈线智能监测系统可以将实时数据上送给后台系统进行相应的故障定位和数据分析。装置也通过外接多种测温传感器，局放传感器，压力传感器，烟雾传感器来对整个开关柜进行全方位的监测保护。

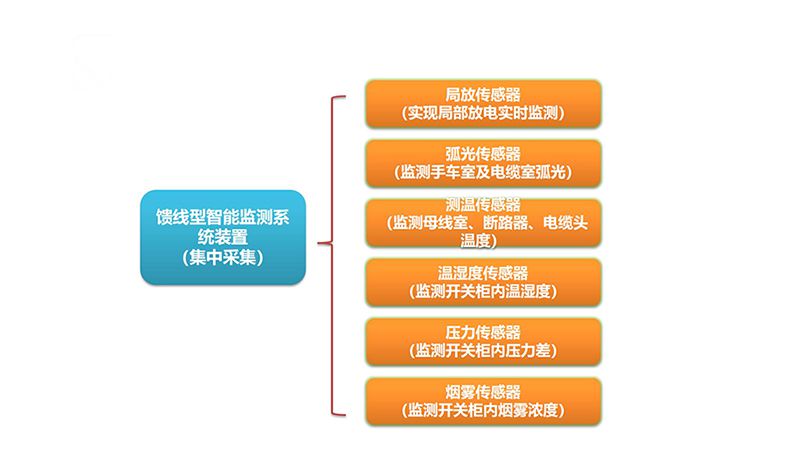

系统构成

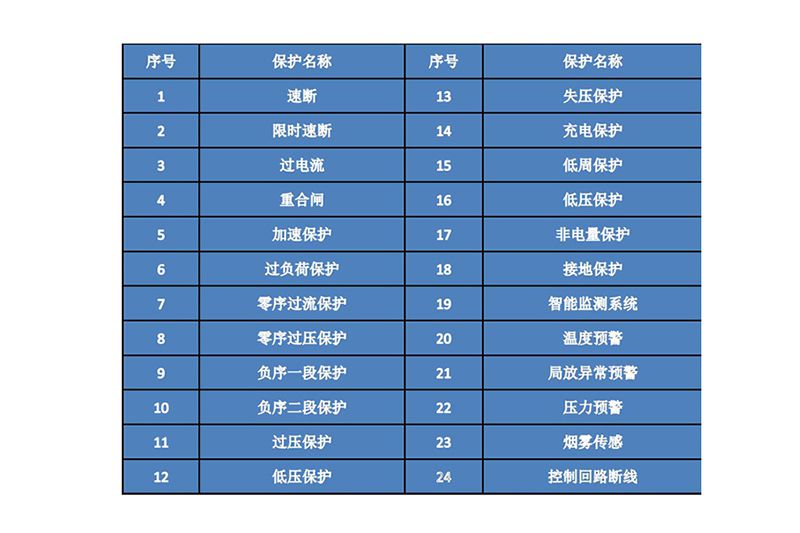

馈线型智能监测系统类型
线路保护
变压器保护
电动机保护
电容器保护
智能监测系统功能逻辑框图
智能监测系统测试标准
弧光动作门槛值范围：5-20klx 或 1-10mW/cm^2
弧光门槛值误差：不超过20%
电流定值范围：0.6I_N-6I_N
电流定值误差：不超过±5%或±0.04I_N
单判据动作时间：≤10ms；双判据动作时间：≤20ms
可选择弧光单判据、弧光+电流双判据
当装置监测到出现弧光信号而未达到电流判据，可发出报警信号
∷
