母线弧光保护
弧光保护功能的判断逻辑为保护电流、零序电流和弧光多判据。产品在原有 三相保护电流的基础上增加了零序电流判据。因此当任何一段的母线电流异常， 同时检测到弧光产生，保护就会发出跳闸信号。根据设定装置也可以输出额外的 跳闸信号用于跳开联络柜。母线弧光保护可以最多接入22路弧光监测点。每一个弧光监测点都可以单独设置相应定值参数。
当项目中弧光探头需求量过大时，母线弧光保护也可以作为扩展功能使用。 通过出口及继电器配合，实现多路弧光的检测和动作。与此同时可以将故障点数据上送给后台系统进行相应的定位。
产品特点
1.采用弧光、故障电流、零序电流（可选）判据原理，动作可靠，速度快，5-7ms弧光感应时间，大大降低开关柜在事故中损坏程度。
2.故障点定位，系统部分可显示弧光发生点的位置，方便快速处理故障、恢复供电。
3.采用全交流数字采样，采样、整定无可调整元件，彻底消除了硬件电路零漂的影响。采用软件数字滤波，高速浮点数运算，极大提高测量精度。通道误差小于±3%。
4.装置具有完善的自检功能；二级看门狗及电源监视功能，保证装置可靠运行。
5.显示模块人机界面友好，所有界面全中文显示，可支持中英文互显，方便用户操作。
6.采用 RS485 通讯口和以太网通讯口，支持Modbus和IEC103通信协议。
7.所有关键数据（系统参数等）在失电情况下可保存十年以上。
8.继电器输出定义灵活，可根据用户要求提供多种保护动作逻辑。

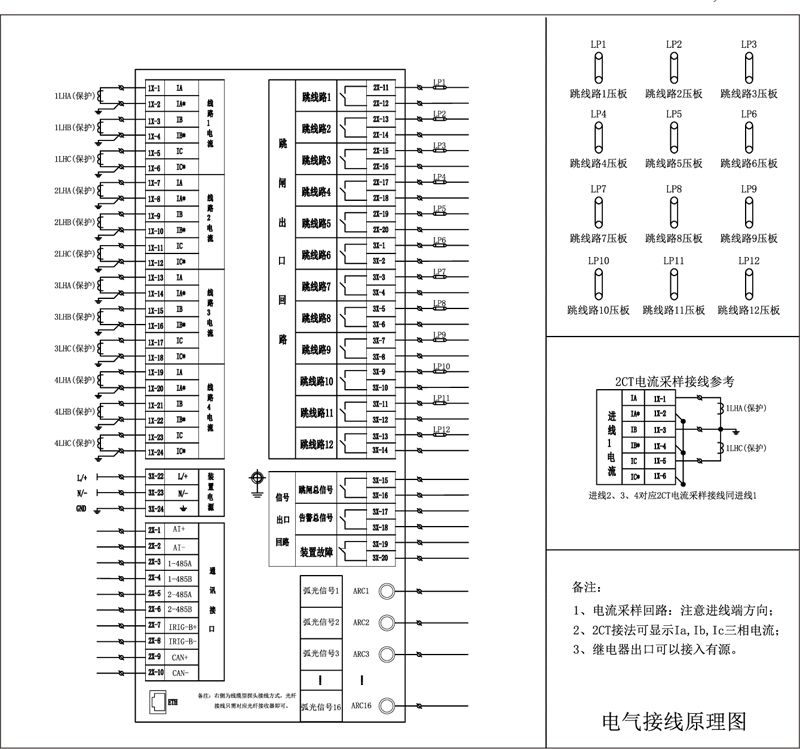

ZX-6000-F 光纤型接线原理图

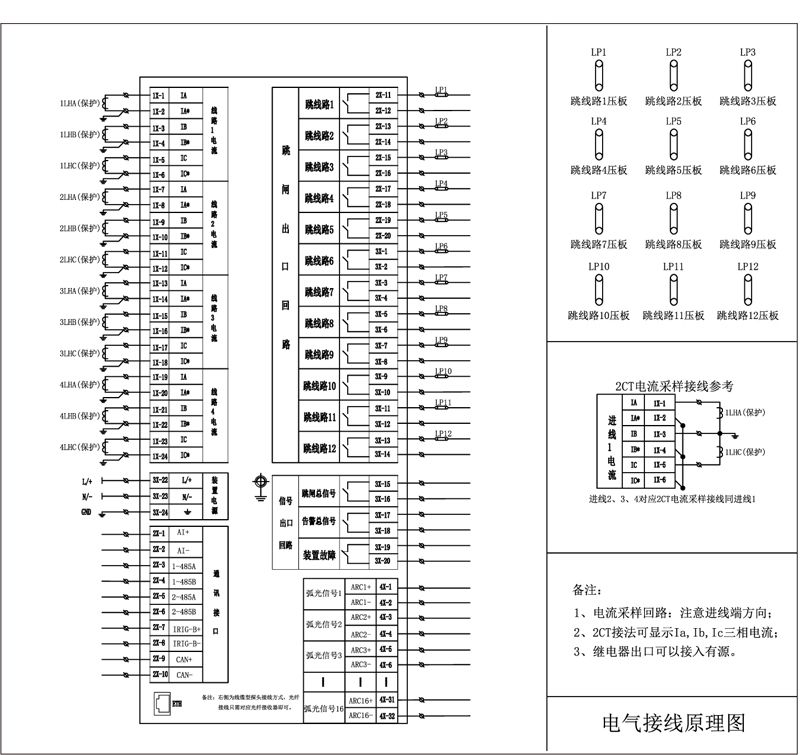

ZX-6000-F 线缆型接线原理图
∷
