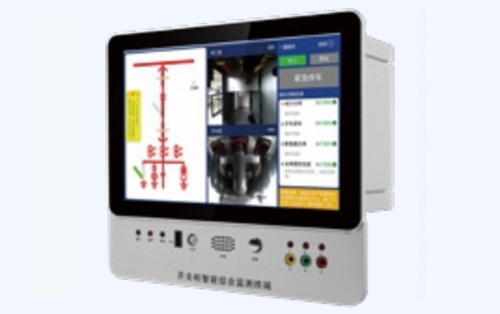

ZX-iMS100分体式开关柜智能综合监测终端采用高性能嵌入式平台及7寸工业触摸屏，将传统开关柜的操控、状态指示、温湿度控制、电能质量监测、视频监控、红外热成像测温、无线测温、局部放电监测等功能高度融合。支持丰富的扩展接口，可接入SF6气体、水浸、烟雾、绝缘监测等传感器，实现对开关柜全方位、多维度的状态感知与智能运维，大幅提升供电可靠性。
| 型号 | ZX-iMS100 (分体式) | ||
|---|---|---|---|
| 处理器 | 四核Cortex-A53，主频1.8GHz | ||
| 内存/存储 | 2GB RAM + 8GB eMMC | ||
| 显示 | 7寸电容触摸屏，分辨率1024×600 | ||
| USB接口 | USB2.0接口3路（参数导入导出、系统升级） | ||
| 通信接口 | 网口：1路10/100Mbps自适应 WIFI/BT：选配 RS485：3路（采集、转发、扩展） |
开关量输入 | 标配8路无源干接点 |
| 继电器输出 | 标配8路继电器输出(AC220V/5A) | 温湿度控制 | 标配8路温湿度测量，2路加热，2路排风，可手动/自动控制 |
| 动态模拟图 | 标配动态模拟图显示，USB导入系统图 | 高压带电显示 | 标配（带闭锁、核相、验电、自检） |
| 语音防误/人体感应 | 标配 | 分合闸/远方就地/储能开关 | 标配 |
| 主回路电力参数 | 选配（电压、电流、功率、电能等） | 视频监控 | 可选配3路（需加外置交换机）或3路（主机内置6口交换机，无需外置） |
| 触点测温 | 选配（内置无线接收模块，可接入无线测温传感器） 可选光纤测温、电子标签测温（通过RS485接入） |
红外热成像测温 | 选配小分辨率红外传感器（通过RS485接入），可选32*24分辨率传感器 |
| 局放在线监测 | 可接入局放传感器（AE/TEV/UHF），支持图谱显示 | SF6气体监测 | 选配SF6+O₂传感器，RS485接入 |
| 扩展监测 | 支持绝缘监测、烟感、水浸、智能除湿、CT二次过电压保护、弧光保护、机械特性监测等 | ||
| 工作电源 | AC65-285V / DC110-370V，宽压设计 | ||
| 外形尺寸 | 触摸屏：250×170×35.6mm，开孔243×163mm 控制器：200×96×56mm（35mm导轨安装） | ||
| 安装方式 | 触摸屏：嵌入式安装；控制器：35mm标准导轨安装 | ||
| 配件类型 | 型号/规格简述 | 主要参数 | 安装位置 | 接入方式 |
|---|---|---|---|---|
| 可见光摄像头 | 高清网络摄像机 | 焦距2.8mm，1920*1080，红外补光，DC12V，网口 | 电缆室/断路器室 | 通过交换机接入主机 |
| 红外热成像摄像头 | ZX-Thermo160 | 分辨率160*120，测温-20~150℃，网口+RS485 | 电缆室/主回路 | 网口/RS485接入主机 |
| 红外双视摄像头 | ZX-DualView | 红外160*120+可见光1600*1200，网口+RS485 | 断路器室/手车室 | 网口/RS485 |
| 无线测温传感器 | 表带式/捆绑式 | -25℃~150℃，感应取电5A启动，无线433MHz | 上下触头、母排、电缆 | 主机内置无线接收模块 |
| 光纤测温传感器 | 荧光光纤探头 | -40℃~200℃，抗电磁干扰 | 高压触点/变压器 | 通过RS485接入光纤采集器 |
| 电子标签测温 | RFID温度标签 | -40℃~150℃ ，免电池 | 母排/电缆接头 | RS485接入标签阅读器 |
| SF6气体传感器 | ZX-SF6 | SF6量程0-5000ppm，DC12-24V，RS485 | 电缆室底部 | RS485直连 |
| 局放传感器 | 二合一/三合一 | AE+TEV 或 AE+TEV+UHF，磁吸式 | 电缆室/断路器室 | RS485直连 |
| 水浸传感器 | 导轨式 | DC12-24V，RS485，探头线长3m | 电缆室沟道 | RS485直连 |
| 烟雾传感器 | 光电式 | DC12-24V，RS485，吸顶安装 | 电缆室/仪表室 | RS485直连 |
| 智能除湿机 | 半导体除湿 | AC/DC220V，60W，壁挂式 | 电缆室/柜内 | 独立工作/干接点联动 |
| CT二次过电压保护器 | CT protector | AC/DC220V，≤12绕组，RS485通讯 | 仪表室 | RS485直连 |
| 机械特性监测装置 | 断路器机械特性 | 3路霍尔电流，主回路电流测量，导轨安装 | 仪表室 | RS485直连 |
| 弧光保护单元 | 弧光采集控制器 | 3路电流输入，4路继电器输出，弧光信号输入 | 二次室 | 硬接点/RS485 |
※ 更多配件及定制需求请联系我司技术支持。部分第三方配套产品需根据实际产品评估对接。

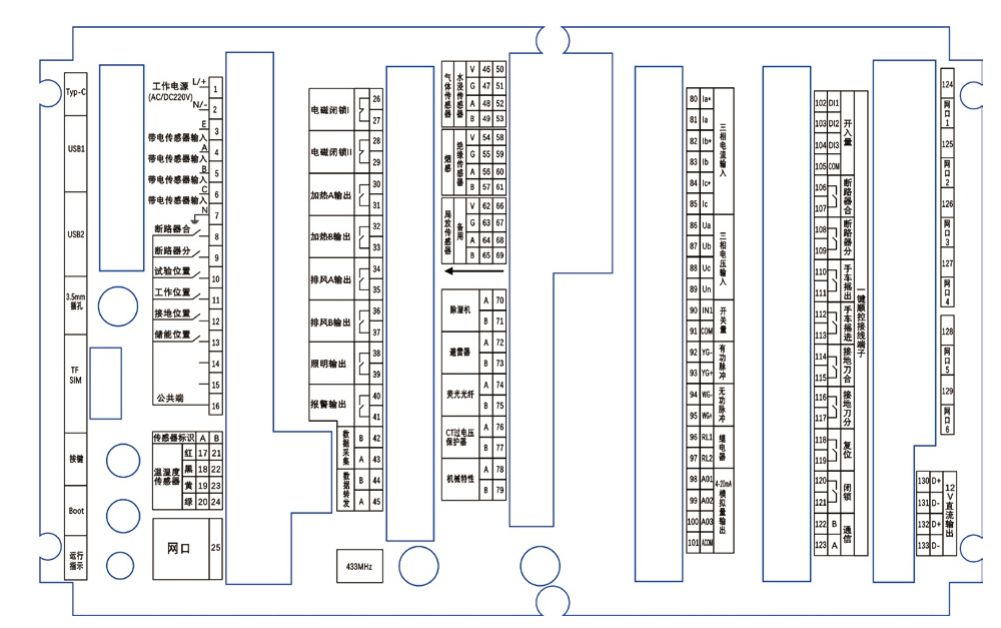

ZX-iMS100 及 ZX-iMS101 背部端子接线定义详见产品手册，以下为典型接线示意：
