产品介绍
ZX5系列变送器，采用专用芯片、超线性电压、电流互感器，配以电脑检测校验系统，按国际质量保证体系ISO 9001∶2000组装生产，规格齐全，有电压、电流、有功功率、无功功率、有功电能、无功电能、频率、功率因数、负序电压、负序电流等全系列各种规格的电量变送器。该系列变送器集成化程度高，工作更加可靠，具有优异的温度特性和长期稳定性，良好的抗电冲击性能和过载能力，高水准的精确度和线性度，是一种不需要经常校验和维护、完全可信赖的理想的第三代电量变送器。
ZX5系列变送器符合IEC、ANSI、BEAMA等相关标准的要求，达到国际同类产品的先进水平。
技术条件
引用标准∶GB/T 13850-1998（IEC688-1992)
准确度等级∶0.5%
长期稳定度∶ ≤±0.2%/年，无累计误差
温度影响∶≤100ppm/℃
响应时间∶〱400mS
输出纹波∶
〱1.0% （峰-峰值）
输入功耗∶
电流〱0.2VA，电压〱0.1VA
工作频率∶标称频率土10%
输出负载∶
电流输出 最大10V压降
电压输出 额定2mA 最大 5mA输出
输出负载影响∶〱0.2%（额定负载范围内）
额定电压 80%-120% 额定频率 90%-110%
辅助电源:
允许过量输入∶电流 2倍连续 20倍1秒电压 最大2倍连续
电压试验∶
输入/输出/电源与外壳之间 2kV AC 1min I EC866
冲击试验∶
ANSI C37.90a/1973,IEC 255-4 （5kV 1.2/50us脉冲电压）
校正幅度∶
满度最小±3%，零点最小±1%
磁场影响∶
0.4kA/m 磷场强度变化〱0.05%
工作条件∶
温度-10～5℃ 相对湿度 95% 无凝露
贮藏条件∶
温度-40～70℃ 相对湿度 ≤5% 无凝露

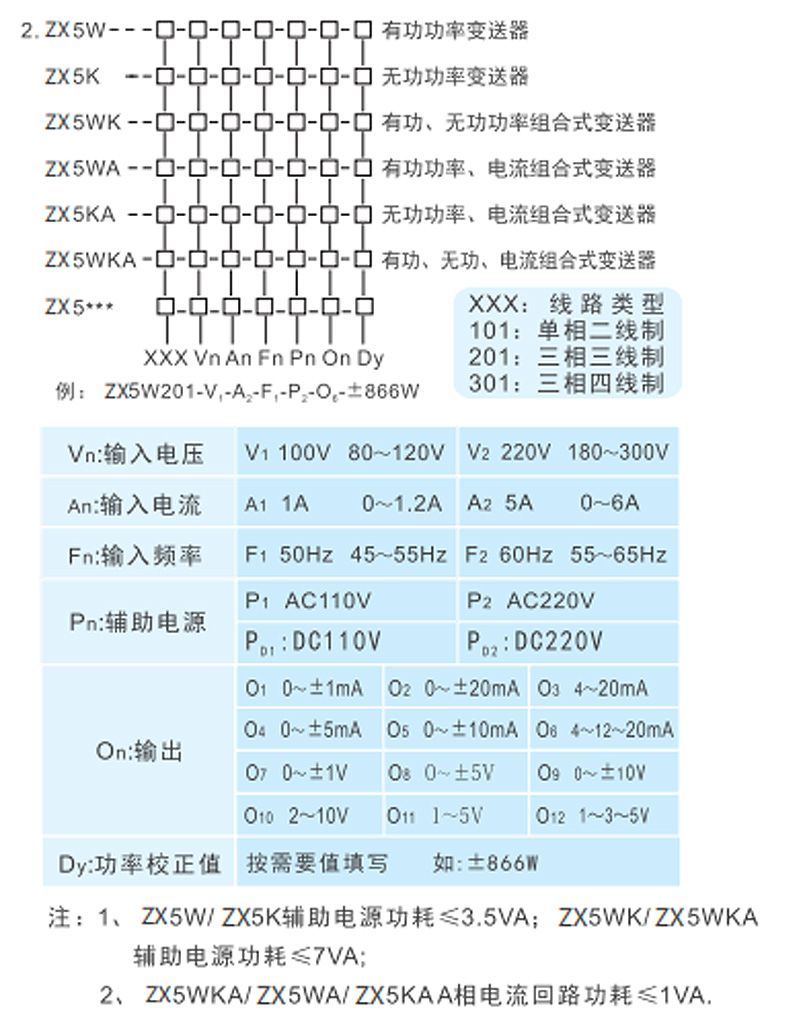

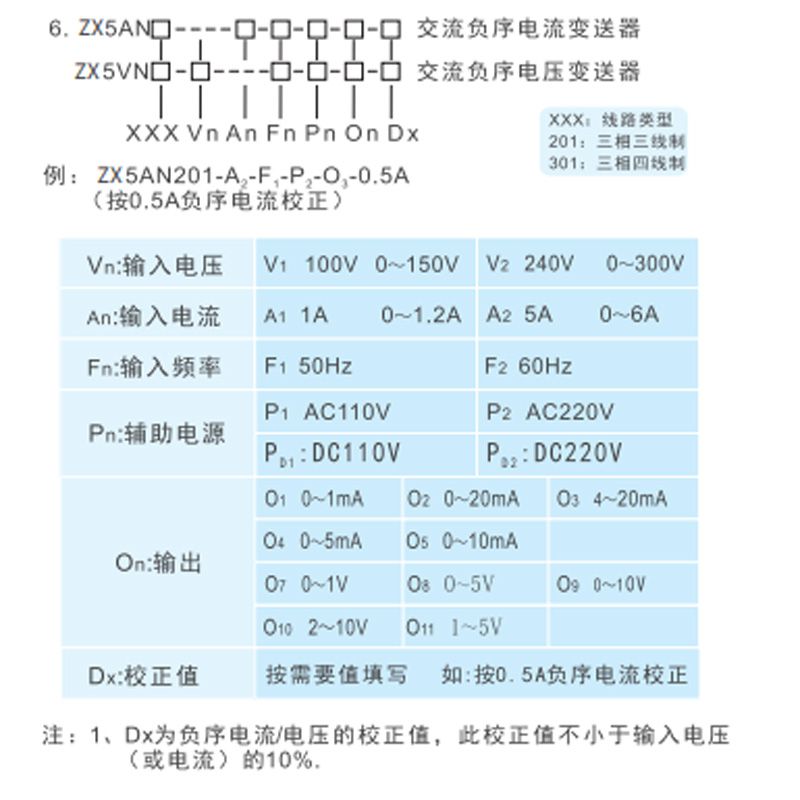

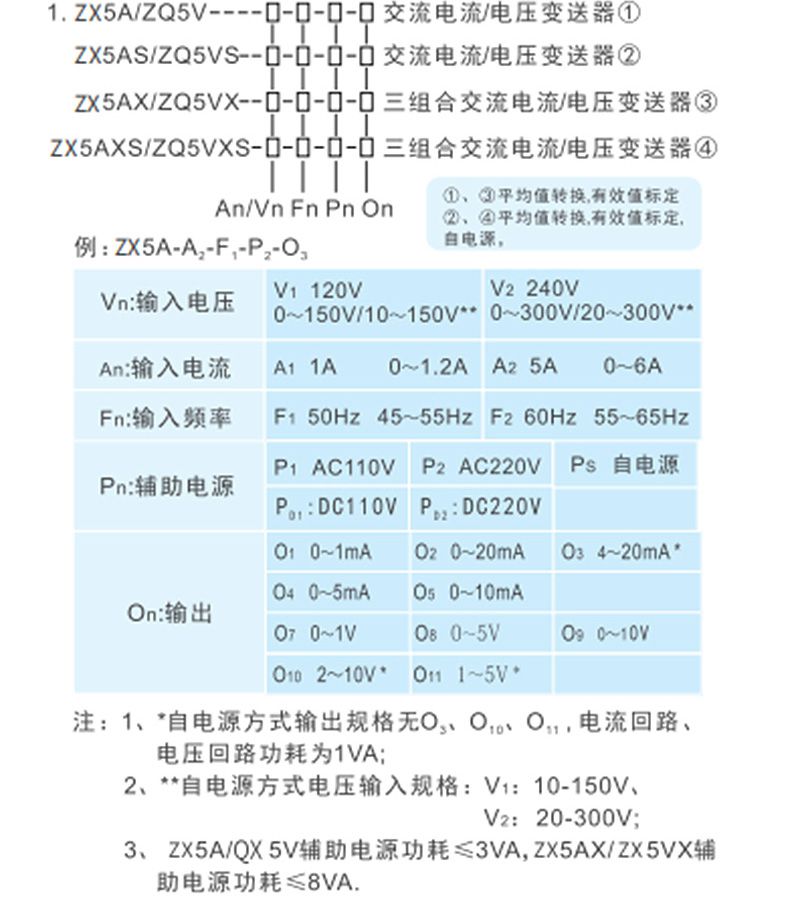

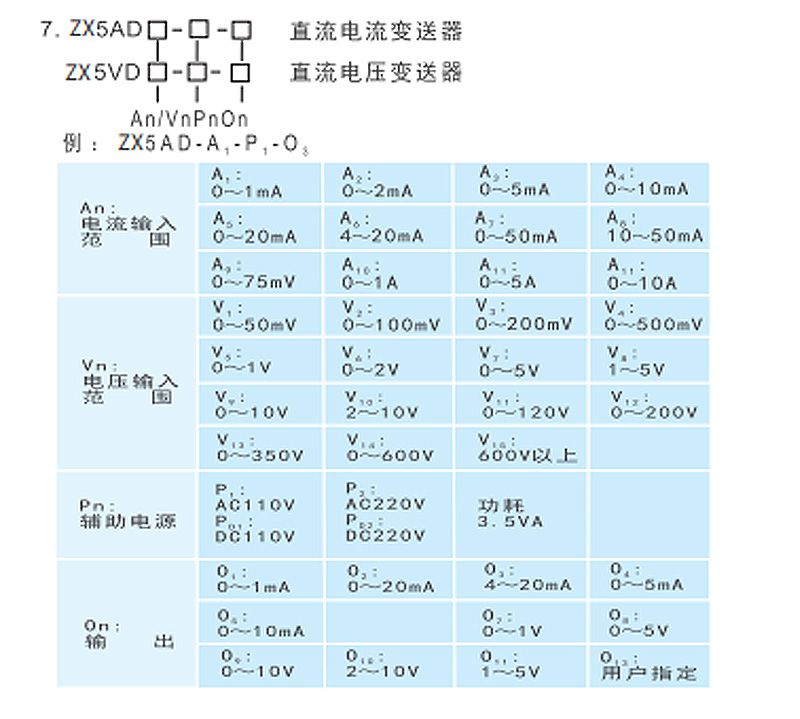

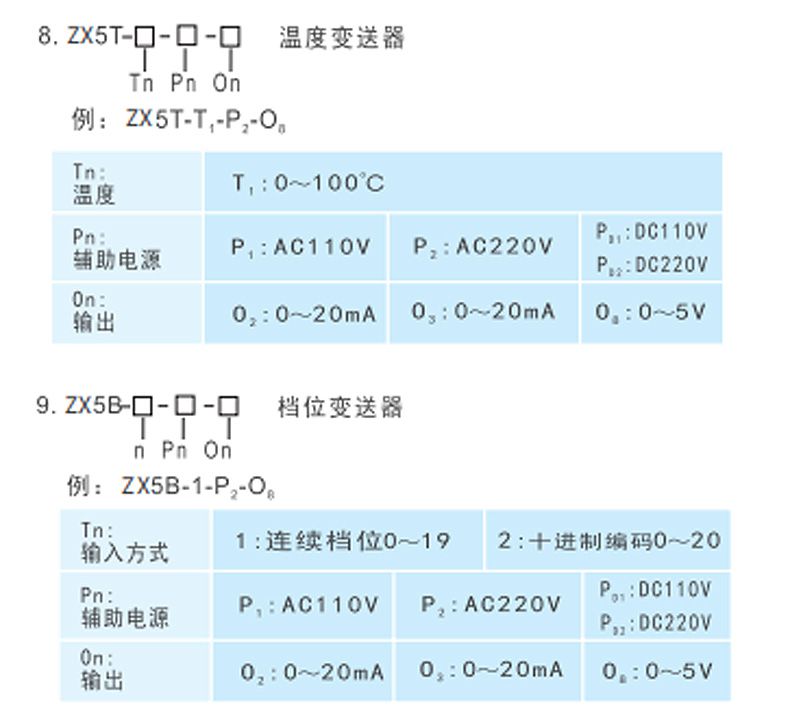

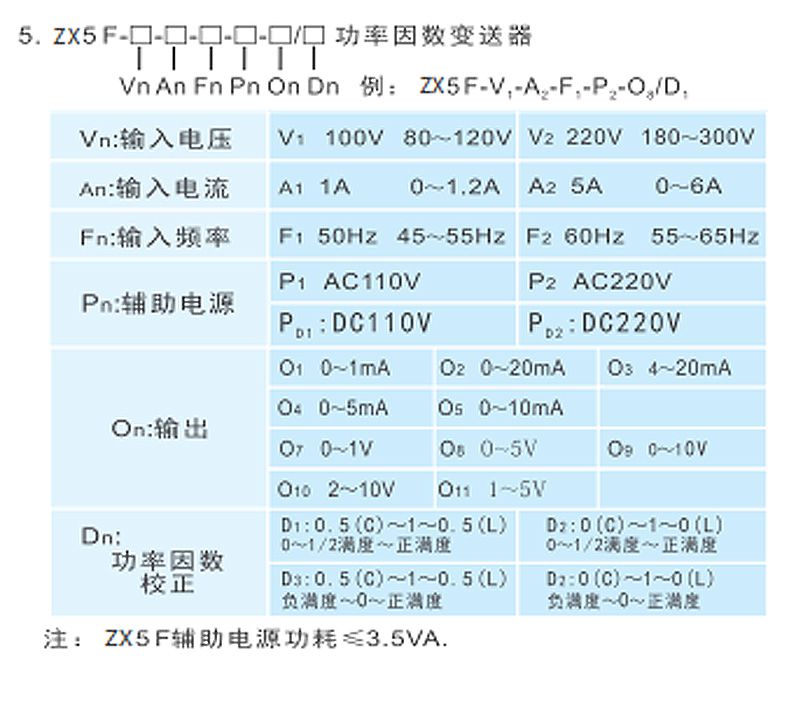

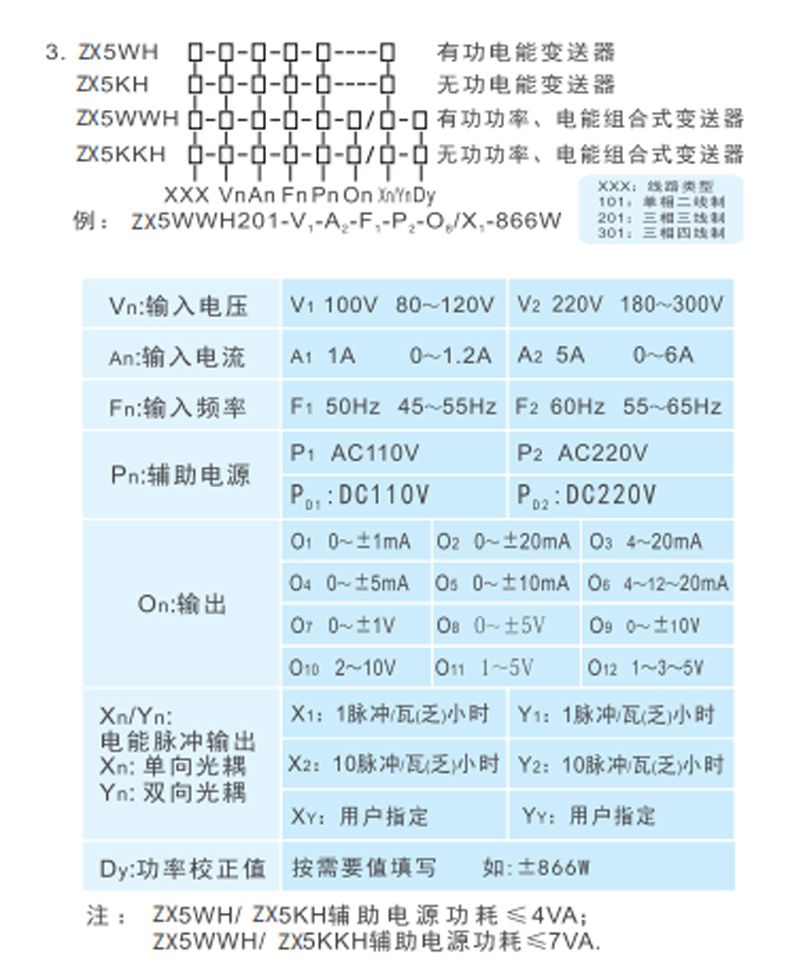

型号规格

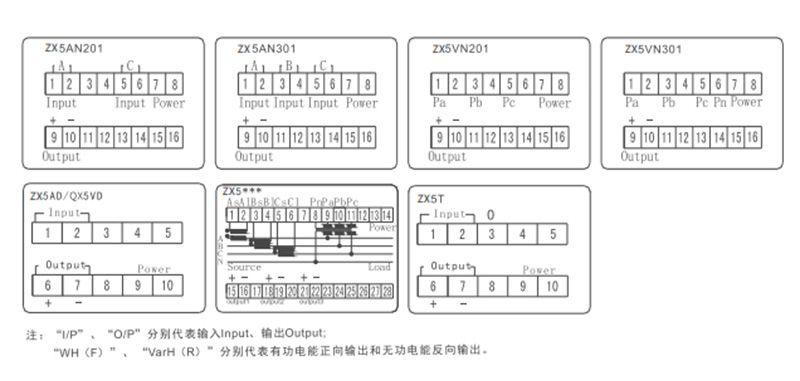

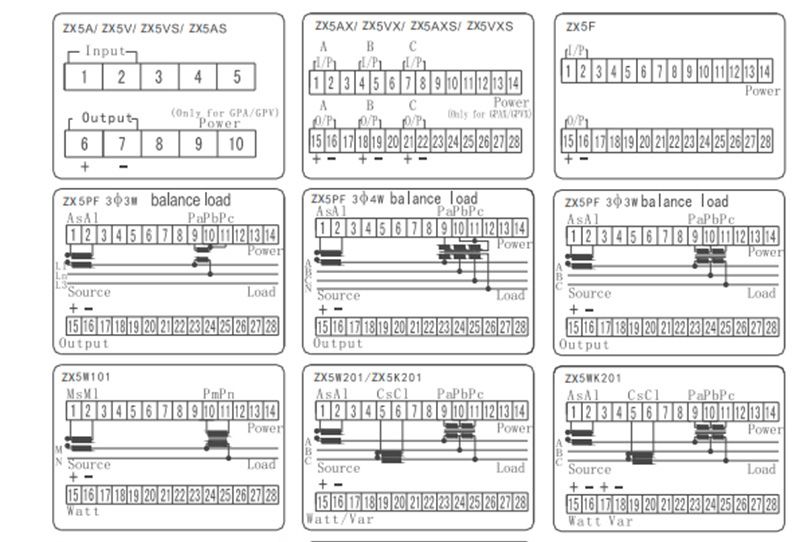

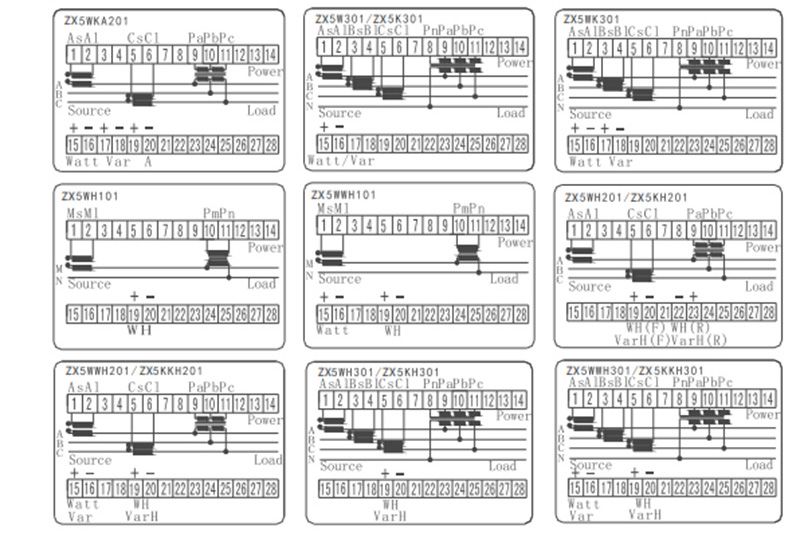

接线图

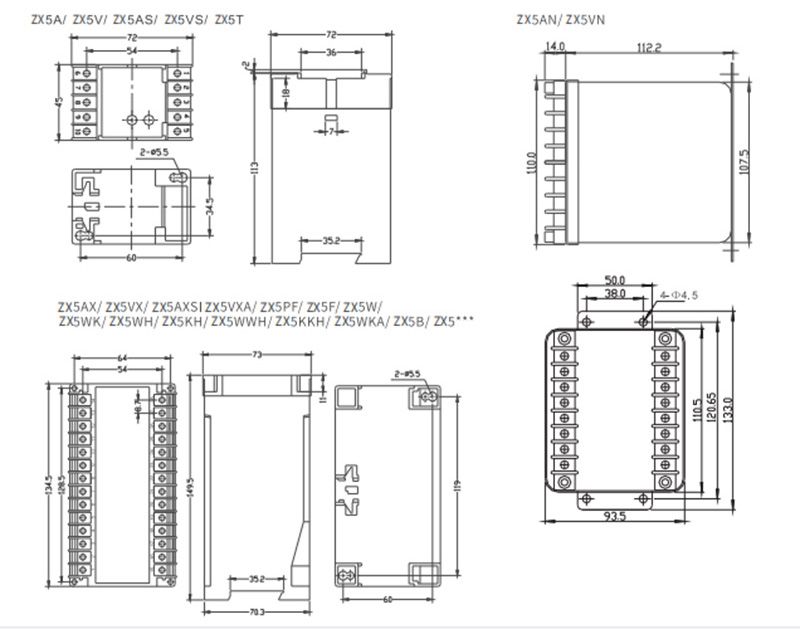

外型图
∷
